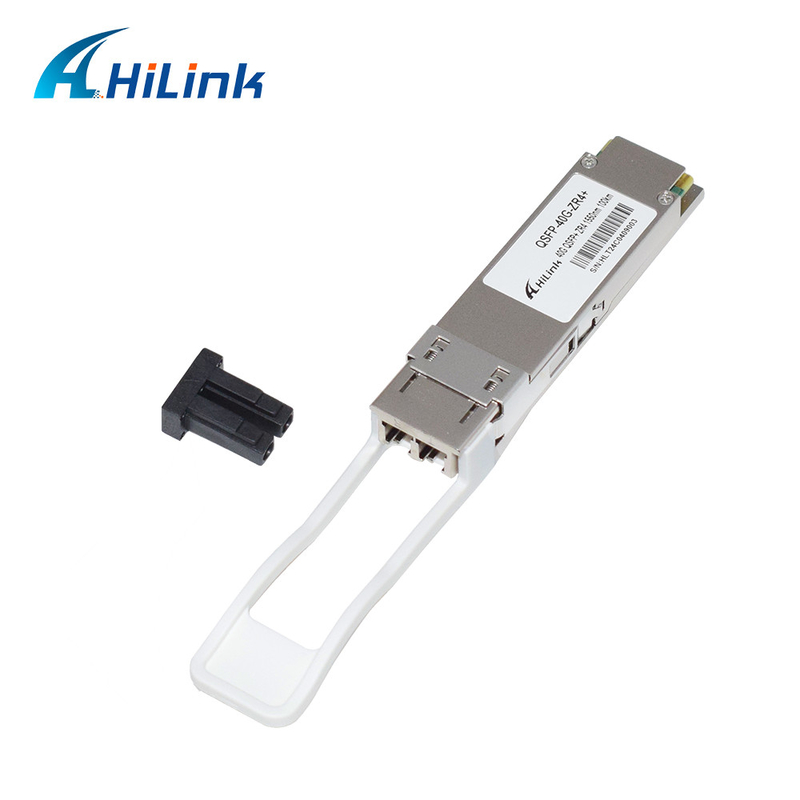

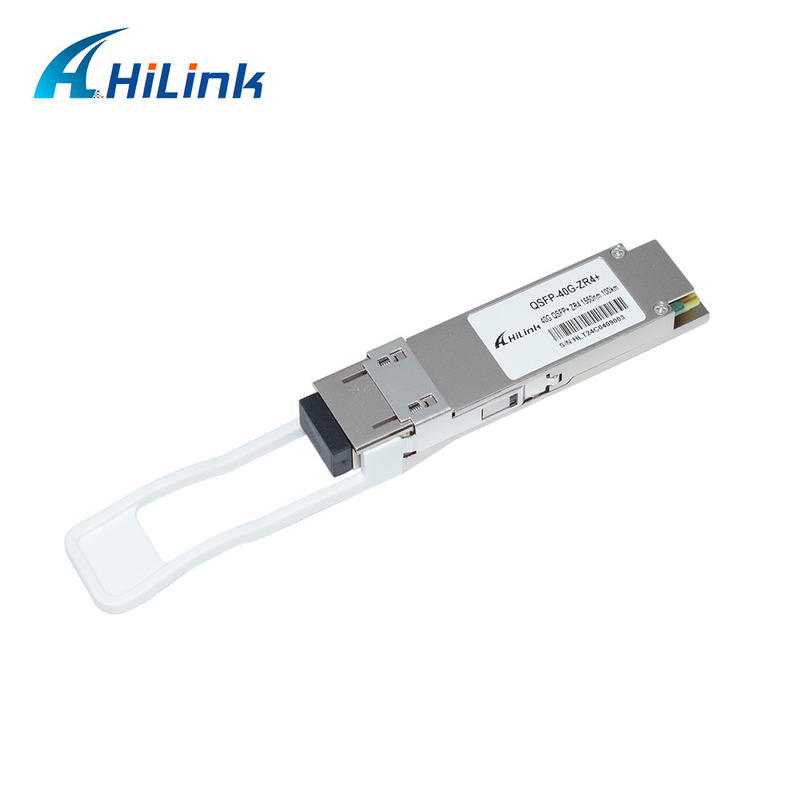

QSFP 40G ZR4 100KM 1550nm 40Gb/s QSFP+ เครื่องรับสัญญาณแบบสองแบบ LC Optical Module DOM

QSFP 40G ZR4 100KM 1550nm 40Gb/s QSFP+ เครื่องรับสัญญาณแบบสองแบบ LC Optical Module DOM

สาธารณะ

HL-QSFP-40G-ZR4 เป็นโมดูลทรานซิเวอร์ที่ออกแบบมาสําหรับการประสานงานทางออปติกส์ 100 กม. การออกแบบเป็นที่สอดคล้องกับ 40GBASE-EZR4 ของมาตรฐาน IEEE P802.3ba.โมดูลแปลง 4 ช่องทางเข้าของข้อมูลไฟฟ้า 10Gb / s เป็น 4 สัญญาณทางออนไลน์ DWDM, และหลากหลายพวกเขาในช่องเดียวสําหรับการส่งสัญญาณ 40Gb / s ทางกลับกัน, ในด้านรับ, โมดูล optically de-หลากหลาย 40Gb / s ทางเข้าใน 4 ช่องสัญญาณ DWDM,และแปลงมันให้เป็นข้อมูลไฟฟ้าออก 4 ช่อง.

ความยาวคลื่นกลางของ 4 ช่อง DWDM เป็นสมาชิกของความยาวคลื่น DWDM มันมีตัวเชื่อม LC duplex สําหรับอินเตอร์เฟซออปติก และตัวเชื่อม 38 ปินสําหรับอินเตอร์เฟสไฟฟ้าเพื่อลดการกระจายแสงในระบบระยะยาว, สายไฟเบอร์แบบเดียว (SMF) ต้องนําไปใช้ในโมดูลนี้

ผลิตภัณฑ์นี้ถูกออกแบบด้วยตัวประกอบรูปแบบ, การเชื่อมต่อทางแสง / ไฟฟ้า และอินเตอร์เฟซการวินิจฉัยดิจิตอล ตามข้อตกลง QSFP Multi-Source Agreement (MSA)มันถูกออกแบบมาเพื่อตอบสนองกับสภาพการทํางานภายนอกที่รุนแรงที่สุด รวมถึงอุณหภูมิ, ความชื้นและการแทรกแซง EMI

โมดูลทํางานจากเครื่องพลังงาน + 3.3V และสัญญาณควบคุมโลก LVCMOS / LVTTL เช่น โมดูลปัจจุบัน, การรีเซ็ต, การสกัดและโหมดพลังงานต่ํามีให้บริการกับโมดูลอินเตอร์เฟซลําดับ 2 สายมีให้ใช้ในการส่งและรับสัญญาณควบคุมที่ซับซ้อนมากขึ้นและเพื่อได้รับข้อมูลการวินิจฉัยดิจิตอลช่องทางส่วนตัวสามารถแก้ไขและช่องทางที่ไม่ได้ใช้งานสามารถปิดสําหรับความยืดหยุ่นการออกแบบสูงสุด

TQP10 ได้ถูกออกแบบด้วยรูปแบบตัวประกอบ, การเชื่อมต่อทางแสง / ไฟฟ้าและอินเตอร์เฟซการวินิจฉัยดิจิตอลตาม QSFP Multi-Source Agreement (MSA)มันถูกออกแบบมาเพื่อตอบสนองกับสภาพการทํางานภายนอกที่รุนแรงที่สุด รวมถึงอุณหภูมิโมดูลนี้มีฟังก์ชันและการบูรณาการคุณสมบัติสูงมาก สามารถเข้าถึงได้ผ่านอินเตอร์เฟซซีเรียลสองสาย
