สถานที่กำเนิด:
กวางตุ้ง, จีน
ชื่อแบรนด์:
HILINK
ได้รับการรับรอง:
CE FCC Rohs
หมายเลขรุ่น:
HL- 400G - OSFP-LR
วิดีโอ
วิดีโอ
วิดีโอ

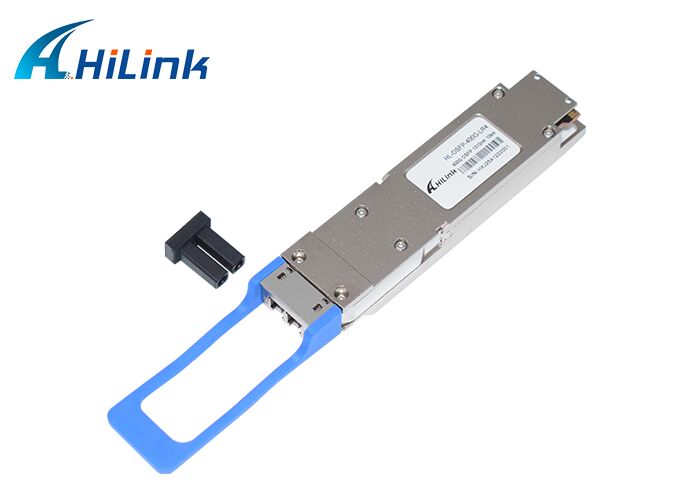

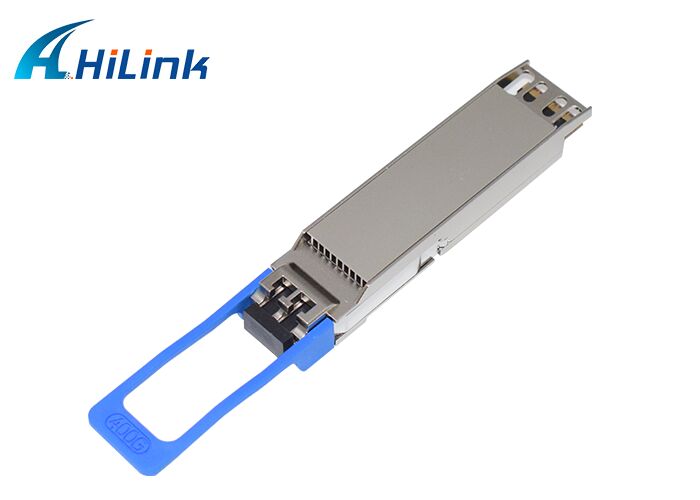

โมดูลตัวรับส่งสัญญาณ OSFP ออกแบบมาสำหรับการใช้งานในลิงก์ 400 Gigabit Ethernet ผ่านใยแก้วนำแสงแบบ Single Mode ระยะทาง 10 กม. โมดูลมีช่องสัญญาณอินพุต/เอาต์พุตไฟฟ้าอิสระ 8 ช่อง ทำงานที่ความเร็วสูงสุด 53.125Gbps ต่อช่องสัญญาณ
GearBox ในตัวโมดูลแปลงข้อมูลอินพุตไฟฟ้า 8 ช่องสัญญาณที่ 53.125Gbps (PAM4) เป็นสัญญาณแสงแบบขนาน 4 ช่องสัญญาณ แต่ละช่องสามารถทำงานที่ 106.25Gbps (PAM4) สำหรับอัตราข้อมูลรวม 400Gb/s หน่วยส่ง/รับสี่หน่วยทำงานบนกริด CWDM ของ ITU G.694.2 ใกล้ 1300nm
เส้นทางการส่งสัญญาณของโมดูลประกอบด้วย ASIC re-timer PAM4 แบบสองทิศทางที่รวมเข้ากับไดรเวอร์มอดูเลเตอร์ 4 ช่องสัญญาณ เลเซอร์ที่มอดูเลตภายนอก 4 ตัว และมัลติเพล็กเซอร์แสงหนึ่งตัว บนเส้นทางรับ มัลติเพล็กเซอร์แสงจะเชื่อมต่อกับโฟโตไดโอด 4 ตัว พร้อมกับ re-timer PAM4 ที่มีอาร์เรย์ TIA 4 ช่องสัญญาณในตัว
อินเทอร์เฟซไฟฟ้าของโมดูลเป็นไปตามอินเทอร์เฟซ 400GAUI-8 ตามที่กำหนดโดย IEEE 802.3bs และเป็นไปตาม OSFP MSA
| QSFP | ความยาวคลื่นที่กำหนด (nm) | ประเภทสายเคเบิล | ขนาดแกน (ไมครอน) | แบนด์วิดท์โหมด (MHz*km)*3 | ระยะสายเคเบิล*1 | การใช้พลังงาน (W) | สีของแถบดึง |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70 ม. 100 ม. | 3.5 | สีเบจ |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10 กม. | 3.5 | สีน้ำเงิน |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2 กม. | 3.5 | สีเขียว |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500 ม. | 3.5 | สีส้ม |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2 กม. | 3.5 | สีเขียว |
