สถานที่กำเนิด:
กวางตุ้ง, จีน
ชื่อแบรนด์:
HILINK
ได้รับการรับรอง:
CE FCC Rohs
หมายเลขรุ่น:
HL- 400G - OSFP-LR
วิดีโอ
วิดีโอ
วิดีโอ

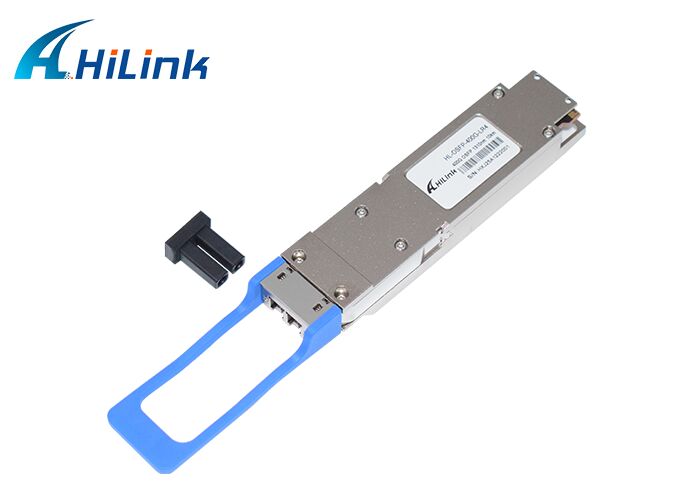

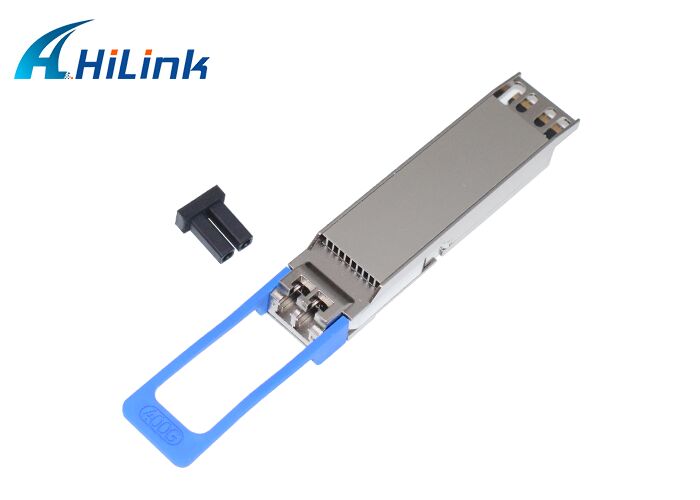

โมดูล OSFP 400G Base SMF LR4 แบบดูเพล็กซ์ LC สำหรับการส่งสัญญาณ 10 กม. สำหรับศูนย์ข้อมูล 5G
โมดูลตัวรับส่งสัญญาณ OSFP ออกแบบมาสำหรับการใช้งานในลิงก์ Ethernet 400 กิกะบิตบนไฟเบอร์โหมดเดี่ยวระยะ 10 กม. โมดูลมีช่องสัญญาณอินพุต/เอาต์พุตไฟฟ้าอิสระ 8 ช่องที่ทำงานด้วยความเร็วสูงสุด 53.125Gbps ต่อช่องสัญญาณ GearBox ในตัวโมดูลจะแปลงข้อมูลอินพุตไฟฟ้า 8 ช่องสัญญาณที่ 53.125Gbps (PAM4) เป็นสัญญาณแสงแบบขนาน 4 ช่องสัญญาณ ซึ่งแต่ละช่องสามารถทำงานได้ที่ 106.25Gbps (PAM4) สำหรับอัตราข้อมูลรวม 400Gb/s.
หน่วยส่ง/รับสี่หน่วยทำงานบนกริด CWDM ของ ITU G.694.2 ใกล้ 1300nm เส้นทางการส่งของโมดูลประกอบด้วย ASIC re-timer PAM4 แบบสองทิศทางที่รวมเข้ากับไดรเวอร์มอดูเลเตอร์ 4 ช่องสัญญาณ เลเซอร์มอดูเลตภายนอก 4 ตัว และมัลติเพล็กเซอร์แสงหนึ่งตัว เส้นทางการรับ จะมีดีมัลติเพล็กเซอร์แสงที่เชื่อมต่อกับโฟโตไดโอด 4 ตัว พร้อมกับ re-timer PAM4 ที่มีอาร์เรย์ TIA 4 ช่องสัญญาณในตัว อินเทอร์เฟซไฟฟ้าของโมดูลเป็นไปตามอินเทอร์เฟซ 400GAUI-8 ตามที่กำหนดโดย IEEE 802.3bs และเป็นไปตาม OSFP MSA.
| QSFP | ความยาวคลื่นที่ระบุ (nm) | ประเภทสายเคเบิล | ขนาดแกน (ไมครอน) | แบนด์วิดท์โหมด (MHz*km)*3 | ระยะสายเคเบิล*1 | การใช้พลังงาน (W) | สีแถบดึง |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70 ม. 100 ม. | 3.5 | สีเบจ |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10 กม. | 3.5 | สีน้ำเงิน |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2 กม. | 3.5 | สีเขียว |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500 ม. | 3.5 | สีส้ม |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2 กม. | 3.5 | สีเขียว |
