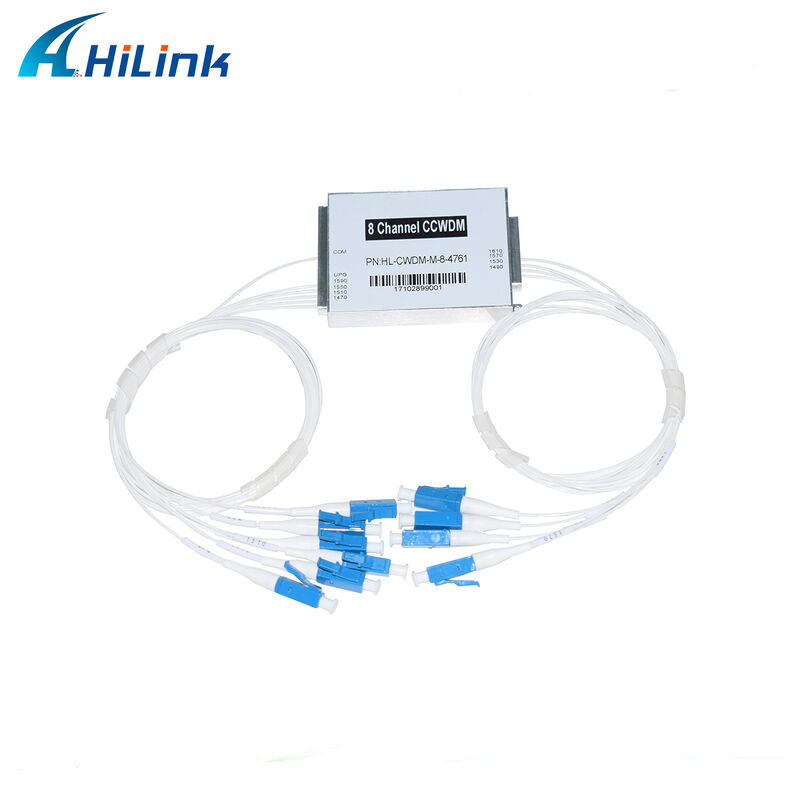

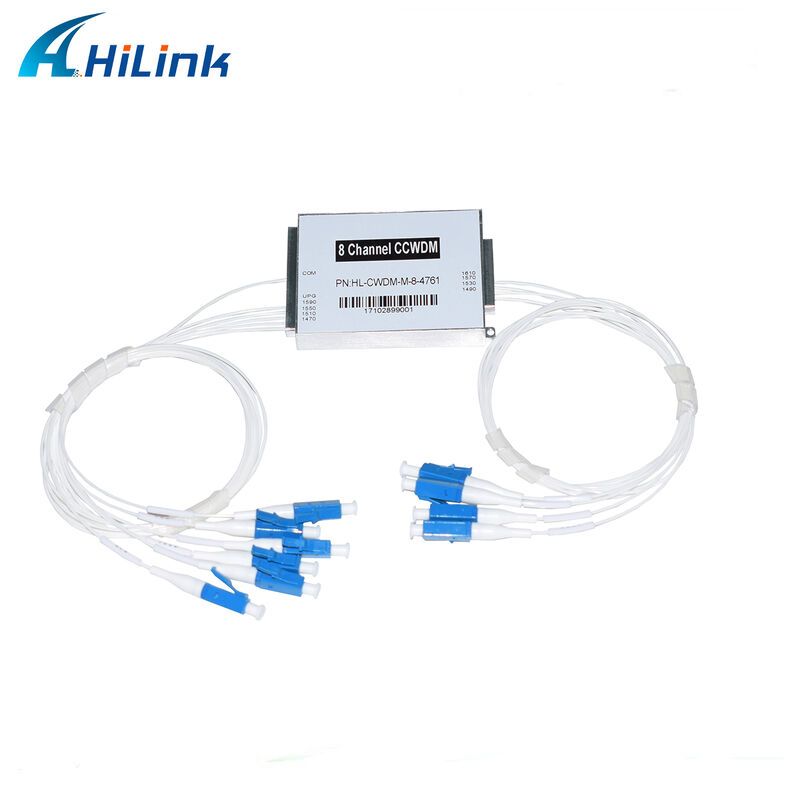

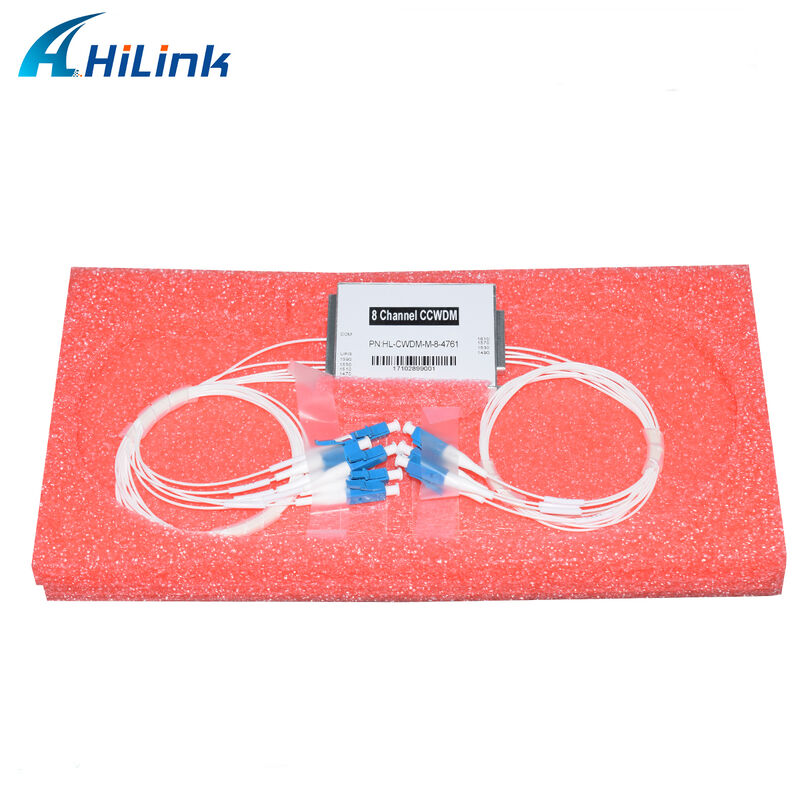

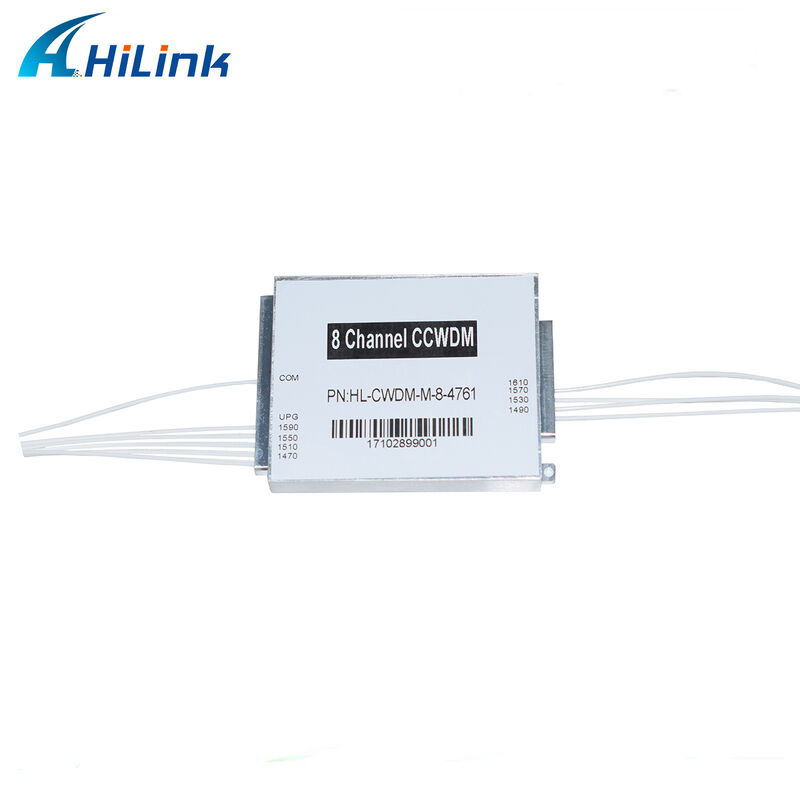

Name: Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss
Brand: Shenzhen HiLink Technology Co.,Ltd.
SKU: CCWDM-XX
Price: 160.00 USD
Availability: InStock

บ้าน > ผลิตภัณฑ์ > CWDM Muux Demux Module >

Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss

8 Channel CWDM Mux Demux Module

Mini Small CCWDM Multiplexer

Customizable CWDM Module

สถานที่กำเนิด:

กวางตุ้ง, จีน

ชื่อแบรนด์:

HILINK

ได้รับการรับรอง:

CE FCC Rohs

หมายเลขรุ่น:

CCWDM-XX

ติดต่อเรา

ขอทุน

รายละเอียดสินค้า

ความยาวคลื่น:

1260nm-1610nm

ชื่อสินค้า:

โมดูล CCWDM

ระยะห่างของช่อง:

20 นาโนเมตร

การสูญเสียผลตอบแทน:

> 45 เดซิเบล

อุณหภูมิในการทำงาน:

-5°ซ~ +75°ซ

การสูญเสียการแทรก:

< 1.8 เดซิเบล

หมายเลขช่อง:

8 ช่อง

เป็นลูกค้าแล้ว:

ใช่

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1 ชิ้น

ราคา

ต่อรองได้

เงื่อนไขการชำระเงิน

ที/ที, เวสเทิร์นยูเนี่ยน

สามารถในการผลิต

100 ชิ้น / สัปดาห์

สินค้าที่เกี่ยวข้อง

8 CWDM Channels 1470-1610nm Mux Demux พร้อมจอภาพและพอร์ตขยาย Dual Fiber LC/UPC

รับราคาที่ดีที่สุด

LGX แคสเทท CWDM MUX DEMUX 4 ช่อง 1470/1490/1590/1610nm ไฟเบอร์คู่ CWDM Mux Demux

รับราคาที่ดีที่สุด

4CH Passive CWDM MUX DEMUX โมดูลกล่อง ABS 1270-1610nm พร้อม Express Port

รับราคาที่ดีที่สุด

Dual Fiber Multiplexer CWDM Mux Demux Module 19" 1U Rachmount Type

รับราคาที่ดีที่สุด

ติดต่อเรา

ติดต่อตอนนี้

คําอธิบายสินค้า

Customizable 8 Channel Mini Small CWDM Mux Demux Module

Hilink Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) is based on Thin-Film-Filter and Micro-Optics technology. This product features a small form factor, ultra low loss, and high channel isolation. The lead-free packaging platform ensures high reliability and performance.

Key Features

Ultra-Low Insertion Loss
High Isolation
Low Polarization Dependent Loss (PDL)
Compact Design
Excellent Channel-to-Channel Uniformity
Mounting Options: 19" 1U Racks or ABS Box
Wide Operating Wavelength: 1260nm to 1620nm
Wide Operating Temperature: -40℃ to 85℃
High Reliability and Stability

Applications

CWDM Systems
PON Networks
CATV Links
WDM Networks

Compliance Standards

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS Compliant

Technical Specifications

Description	Unit	Min	Typical	Max
Optional Channel Loss	dB		1.0	1.5
Pass Band Width	nm	13	15
Flatness	dB		0.3	0.5
Adjacent Channel Isolation	dB	30	35
Non-Adjacent Channel Isolation	dB	35	40
Directivity	dB	50
PDL	dB			0.2
PMD	ps			0.2
Maximum Power	mW	300
Pass Channel Insertion Loss	dB		1.0	1.5
Operating Temperature	°C	-10 to +70
Storage Temperature	°C	-40 to +85
Package Dimensions	mm	44(L) × 28(W) × 6(H)
Channel Wavelength	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Custom selection available: any 4 channels between 1260-1625nm)

Note: Specifications are provided without connectors. Add 0.2dB loss per connector.

Ordering Information

Available in compact packaging or 19" 1U rack mounting options.

Configuration	Channels	1st Channel	Fiber Type	Fiber Length	Connector Type
M=Mux D=Demux O=OADM	02=2ch 08=8ch 16=16ch 18=18ch N=Nch	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Special	1=Bare Fiber 2=900μm 3=2mm Cable 4=3mm Cable	1=1m 2=2m S=Specify	0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
