Shenzhen HiLink Technology Co.,Ltd.

Single Strand Simplex แบบพาสซีฟ CWDM Mux Demux โมดูลสำหรับเครือข่าย WDM CATV System

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HILINK
ได้รับการรับรอง: CE FCC Rohs
หมายเลขรุ่น: HL-CW-MUX-XXXX
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: Negotiable
  • ข้อมูลรายละเอียด
  • รายละเอียดสินค้า

ข้อมูลรายละเอียด

แพคเกจ: ABS RACK, LGX เชื่อมต่อ: SC LC FC ST
การสูญเสียการแทรก: 2.5db ความยาวคลื่น: 1610nm 1270nm ~
ผ่านช่องทาง: /-7.5 +/- 6.5 ช่องว่างช่อง: 20nm
แสงสูง:

cwdm multiplexer

,

cwdm filter

รายละเอียดสินค้า

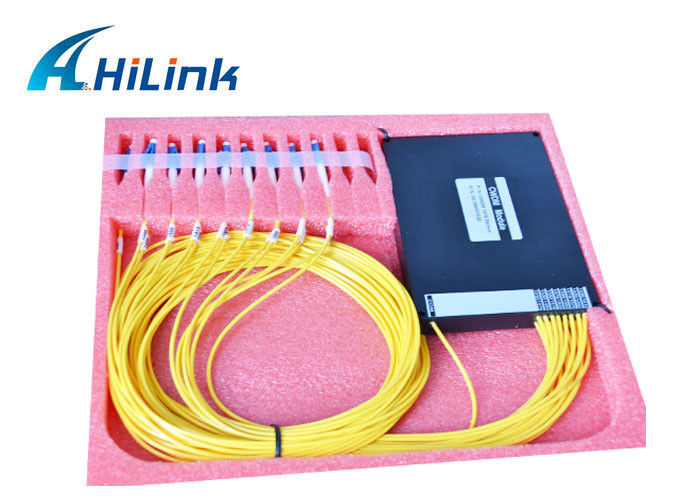

Single Strand Simplex แบบพาสซีฟ CWDM Mux Demux โมดูลสำหรับเครือข่าย WDM CATV System

ทั่วไป

Hilink CWDM เครื่องแยกสัญญาณ ความยาวคลื่นหยาบ - ตัวรับส่งสัญญาณโมดูลออพติค CWDM 1x16 Mux (CWDM Mux / Demux) ใช้เทคโนโลยีการเคลือบฟิล์มบางและการออกแบบบรรจุภัณฑ์ไมโครไฟเบอร์แบบ non-flux ที่ไม่ใช่ฟลักซ์ มีการสูญเสียการแทรกต่ำการแยกช่องสัญญาณสูงแถบผ่านกว้างความไวอุณหภูมิต่ำและเส้นทางแสงแบบฟรีอีพ็อกซี่

ผลิตภัณฑ์ CWDM ประกอบด้วย: อุปกรณ์ CWDM เปลือยเปล่าบรรจุในหลอดแก้วหรือหลอดสแตนเลสโมดูล CWDM Mux Demux บรรจุในกล่อง ABS ได้ถึง 16 ช่องหรือแม้แต่ช่องสัญญาณ 18 ช่องบนโมดูลไฟเบอร์เดียวหรือ CWDM ที่บรรจุในแร็คขนาด 19 นิ้ว 1U . เนื่องจากมีการสูญเสียการแทรกต่ำในเครือข่าย WDM เราจึงสามารถเพิ่ม "ข้ามคอมโพเนนต์" ลงในโมดูล CWDM Mux / Demux ช่องขนาดใหญ่เพื่อลดค่า IL เป็นตัวเลือก

มาตรฐาน CWDM Mux / Demux ประกอบด้วยแพ็คเกจ: หลอดแก้ว, ท่อสเตนเลส, กล่องบรรจุ ABS, กล่องบรรจุ LGX และชั้นวางของขนาด 19 "1U

คุณสมบัติของสินค้า

การสูญเสียการแทรกต่ำ

การแยกสูง

PDL ต่ำ

การออกแบบที่กะทัดรัด

ความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี

ความยาวคลื่นที่ใช้งานได้กว้าง

จาก 1260nm ถึง 1620nm

อุณหภูมิในการทำงานกว้าง

ตั้งแต่ -40 ° C ถึง 85 ° C

ความน่าเชื่อถือและเสถียรภาพสูง

การประยุกต์ใช้งาน

ระบบ CWDM

เครือข่าย PON

CATV Links

ข้อกำหนดด้านประสิทธิภาพ

พารามิเตอร์ 4 ช่อง 8 ช่อง 18 ช่อง
Mux demux Mux demux Mux demux
ความยาวคลื่นของช่อง (นาโนเมตร) 1270 ~ 1610
ศูนย์ความยาวคลื่นความถูกต้อง (นาโนเมตร) ± 0.5
การเว้นช่องทาง (nm) 20
ช่องทาง Passband (@ -0.5dB bandwidth (nm) > 13
การสูญเสียการแทรก (dB) ≤1.6 ≤2.5 ≤3.0
ความเท่าเทียมกันของช่องสัญญาณ (dB) ≤0.6 ≤1.0 ≤1.5
ช่อง Ripple (dB) 0.3
การแยก (dB) ติดกัน N / A > 30 N / A > 30 N / A > 30
ไม่ติดกัน N / A > 40 N / A > 40 N / A > 40
การสูญเสียความเฉื่อยอุณหภูมิอุณหภูมิ (dB / ° C) <0.005
การเปลี่ยนอุณหภูมิความยาวคลื่นของคลื่น (nm / ° C) <0.002
การสูญเสียการตกตะกอน (dB) <0.1
การกระจายตัวแบบ Polarization Mode <0.1
Directivity (dB) > 50
การสูญเสียกลับ (dB) > 45
การจัดการกำลังไฟสูงสุด (mW) 500
อุณหภูมิในการพ่น (° C) -5 ~ + 85
อุณหภูมิในการเก็บรักษา (° C) -40 ~ 85
ขนาดหีบห่อ (มม.)

L100 x W80 x H10 หรือ L140xW100xH15

เราสามารถให้บริการโซลูชั่น CWDM ได้มากกว่า 10 ปี

OADM, CWDM + DWDM และ WDM CATV EDFA มีฟังก์ชั่นการตรวจสอบ

MUX CMW กับตัวรับสัญญาณออปติคอล cwdm
